关节是工业机器人最重要的基础部件之一，也是运动的核心部件：精密减速机。这是一种精密的动力传达机构，其利用齿轮的速度转换器，将电机的回转数减速到所要的回转数，并得到较大转矩的装置，2024医疗器械展览会Medtec了解到降低转速，增加转矩是一种设计方式。现在工业机器人的自动化程度让人叹为观止，5轴6轴机器人具有如此多的关节，还能够做到运动和指令的精确传输，各部位紧密配合完成复杂的工作，让人不禁好奇它们的传动系统到底是怎样的，关节到底是什么结构的呢?

机器人关节处的减速传动，要求传动链短、体积小、功率大、质量轻和易于控制，同时，对于中高载荷的工业机器人，还需要足够的刚度、回转精度和运动精度稳定性。

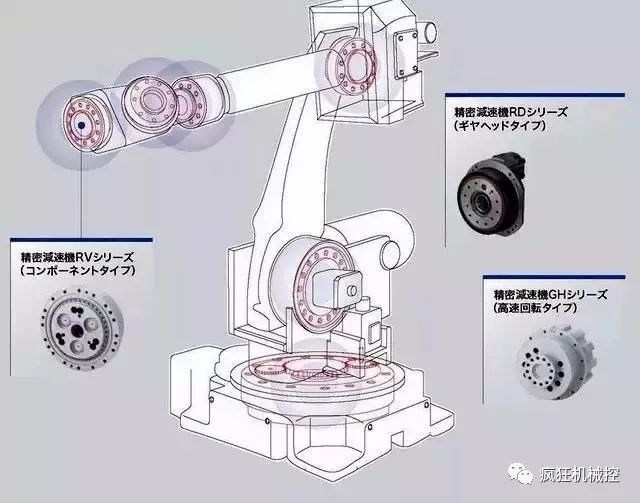

机器人关节减速传动结构↓↓↓

目前全球能够提供规模化且性能可靠的精密减速器生产企业不多，绝大多数市场份额都被日本企业占据：Nabtesco的RV减速器约占60%，Harmonica的谐波减速器约占15%，还有住友重工(SUMITOMO，未查到比例)。尤其在机器人领域的应用比例，是压倒性的。

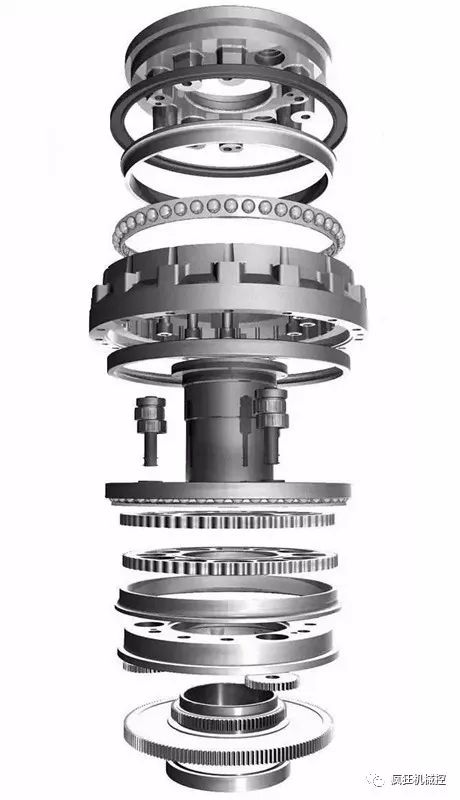

▲拆解精密减速机的内部结构

Nabtesco(纳博特斯克)是由帝人精机和纳博克(1956年生产了日本第一个自动门)这两家日本公司强强合并组成。作为运动控制系统和零部件的生产商，这两家公司都在其特定的业务领域，掌握了高端核心技术，控制着很大的市场份额。

作为世界上最大的精密摆线针轮减速机制造商，Nabtesco生产高性能减速机、中空轴减速机，以及单轴伺服执行器和控制器。

随着AI与医疗机器人的不断融合，未来医疗机器人的应用场景与边界不断扩宽，因此，近年来机器人系也成为了行业热门赛道。春江水暖鸭先知，2024医疗器械展览会Medtec 同期举办ADTE高端有源医疗设备技术展，近120+企业已加入展区助力产品制造智能、高效。包括迈得Maider，米克朗，赛能，IMA spa，欧赛斯，艾利特等，点击立刻参展报名，来2024医疗器械展览会Medtec 现场寻找目标客户加入我们！

其生产的精密设备具有高扭矩、高刚性和高耐过载冲击荷载能力的同时，兼有高精密和非常低的回程间隙，被广泛应用于卫星、雷达天线、工业机器人、半导体和焊接技术等工业自动化领域。

▲工业机器人各关节应用精密减速机

日本Harmonic Drive Systems Inc.(简称HDSI)是整体运动控制的领军企业，其生产的Harmonic Drive组合型谐波减速机，具有轻量小型、无齿轮间隙、高转矩容量等特点，被广泛应用于工业机器人、仿人机器人、半导体液晶生产装置、光伏设备、光学仪器、精密机床等各种尖端领域。

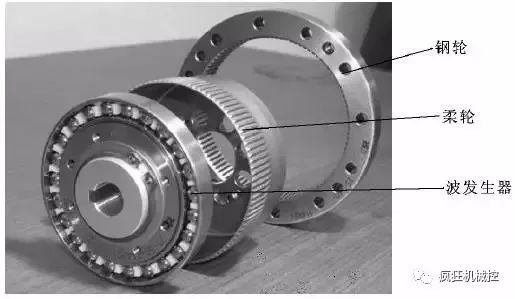

▲谐波减速器内部结构

为了涵盖谐波减速机所不能做到的低减速比领域，HDSI产品还涉及到精密行星齿轮箱型谐波减速机Harmonic Planetary。独特的内齿圈形变工艺，可以使得行星齿轮与其啮合的更紧、消除背隙，已达到精密级的传动误差。

日本住友SUMITOMO是拥有400多年历史的世界500强之一的住友集团旗下的建设机械厂家，住友产品在1967年凭借自身技术，开发研制了第一台液压挖掘机之后，目前世界各地到处活跃着住友液压挖掘机的身影。

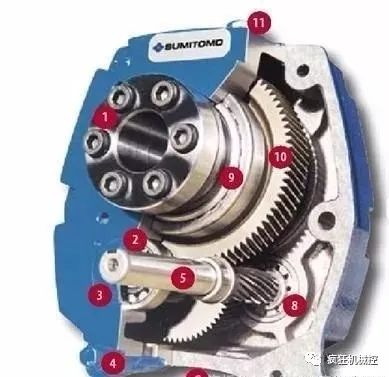

▲住友减速机

住友减速机包含各种型号减速机，如住友大型斜齿轮减速箱，住友行星齿轮减速机，住友斜齿轮减速机，住友蜗轮蜗杆减速机等。减速比大，效率高，针齿啮合系套式滚动摩擦，啮合表面无相对滑动，一级减速效率可达94%。
