氟塑料创始于1934年，Schloffer，Scherer发现聚三氟氯乙烯(PCTFE)。1938年DuPont公司的 R.J.P1unkett发现聚四氟乙烯(PTFE)并于1949年实现工业化。继而英国的ICI，德国的Hoechst，日本的大金工业，意大利的 Montefluos等相继投产。我国氟塑料在1958年研制成功，首先在上海实行工业化。80年代后各国都增加了生产能力，新品种不断出现，现有品种 20多种，用途也日益扩大。

氟塑料是由含氟单体如四氟乙烯、六氟丙烯、三氟氯乙烯、偏氟乙烯、氟乙烯、六氟异丁烯、全氟代烷基乙烯基醚及乙烯等单体通过均聚或共聚反应制得。

氟塑料是分子主链中含有氟原子的高分子化合物的总称。医疗器械制造展Medtec认为氟塑料具有耐热、耐寒、耐候、耐药品、耐溶剂，绝缘性能及高频电性能优异.并具有不枯性、自润滑性、低磨擦系数等特点。

聚四氟乙烯、全氟(乙烯－丙烯)共聚物(FEP)完全是由碳原子和氟原子组成的，而聚偏氟乙烯(PVDF)、聚氟乙烯(PVF)分子中还含有氢原 子，聚三氟氯乙烯则还含氯原子。氟塑料的优异性能是由碳原子与氟原子间的高结合能实现。聚四氟乙烯的主链骨架是碳原子，而周围完全由氟原子包围，故其各种性能较高，而PFA、FEP、ETFE等品种由于侧基的影响，软化点低子PTFE，其他性能也有所变化。

医疗器械制造展Medtec将在现场同期举办技术论坛E：医疗器械诞生的助推器——创新医用材料/配件及精加工论坛，本次会议将结合生物医用材料、精密配件及生产中精密的加工工艺在医疗器械中的应用为器械生产商和供应商提供交流平台。现在预登记参观参会限时免费>>>

1.热性能：氟塑料具有难燃性和优异的耐热性。PTFE和PFA的连续使用温度可达260℃，短期可在300℃下使用。FEP的使用温度要比它们低60℃。PCTFE的较高可在120℃下使用。氟塑料如长期在高温下使用会引起结晶度变化，在制造设备衬里时尤须注意。

2.耐药品性：氟塑料具有卓越的耐药品性和耐溶剂性，尤其是PTFE、PFA、FEP等，酸、碱、溶剂对它们均无浸蚀。但熔融碱金属、氟、三氟氯化烃对它们有不同程度的影响。PCTFE、ETFE、PVDF等在氟塑料中耐药品性稍差，但比其他塑料的耐腐蚀性还是好得多。

3.电性能：氟塑料的电性能尤其是高频电性能是其他材料难以匹敌的。PTFE、FEP、PFA分子的极性很低，在很宽的温度、频率区间变化都很小、相对介电常数稳定、介电损耗很低，电绝缘性优异。其中PVDF还有特异的压电性和焦电性，可用来制造压电材料。

4.机械性能：氟塑料分子中含氢、氯原子增加则其拉伸强度也有所提高。PTFE和PCTFE的脆化温度极低，显示出极好的低温性能。PTFE具有较低的摩擦系数和特异的自润滑性。但是PTFE又有自身磨耗大和冷流性等缺点。可采用填充各种填料以提高耐磨耗性，克服冷流性。

5.不粘性：氟塑料具有特异的不粘性。尤其象PTPE、FEP、PFA等分子中氟含量高，表面接触角非常大，使氟塑料制品表面上的液体成球状。不易与树脂粘接，故常用它制造炊具表面不粘徐层。

6.耐侯性：各品种的氟塑料都有优异的耐候性，即使在苛刻的温度下长期曝晒，其各种性能都没有变化。

7.憎水性：氟塑料的吸水率低，尤以PTFE为甚。可利用它的憎水性制造透气不透水的复合织物和其他装备。

表1-1 列出了氟塑料主要品种的特性和用途。

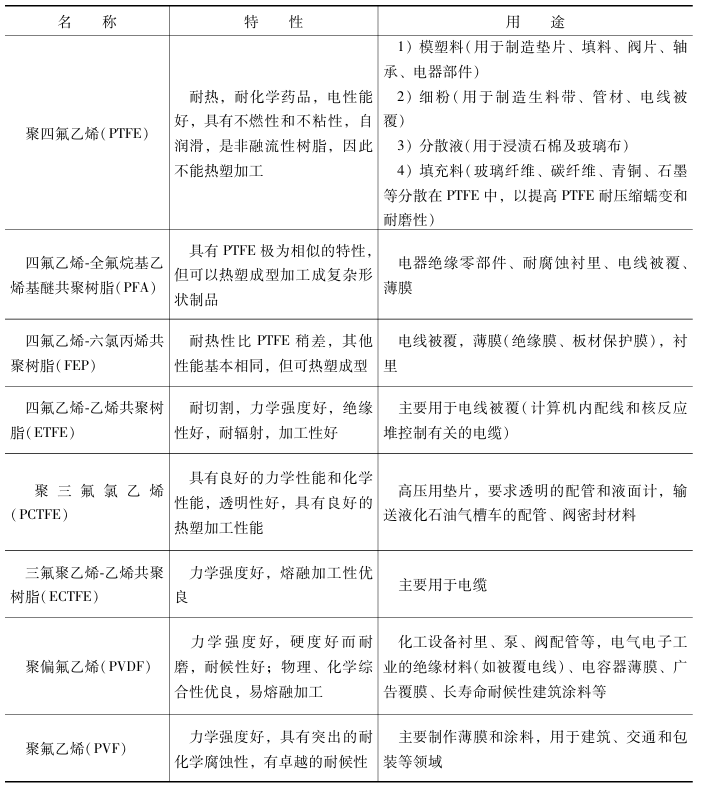

表1-1 氟塑料主要品种的特性和用途

1.  聚四氟乙烯　

聚四氟乙烯（PTFE）密度较大，为2.14～2.20g／cm3，几乎不吸水，能在－250～260℃长期连续使用，不溶解或溶胀于任何已知溶剂，即使在高温下王水 对它也不起作用，有“塑料王”之称。表2-1列出了聚四氟乙烯及改性品种的 性能。PTFE强度中等，硬度较低，在应力长期作用下会产生变形，但断裂伸长 率较高。

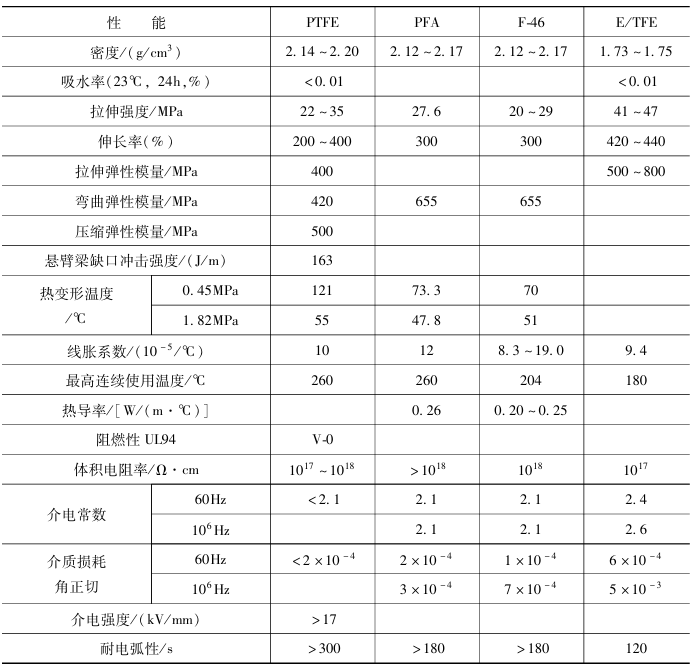

表2-1　聚四氟乙烯及改性品种的性能

PTFE的摩擦因数非常小，具有优异的润滑性。PTFE的摩擦因数随滑动速率 的增大而增大，当线速度达到0.5～1.0m／s以上时趋于稳定，而且静摩擦因数 小于动摩擦因数。在高速、高载荷的条件下，PTFE的摩擦因数可低于0.01，而 且摩擦因数不随温度变化而变化，从超低温至PTFE的熔点，摩擦因数几乎保持 不变，只有在表面温度高于熔点时，摩擦因数才急剧增大。PTFE具有极其优异 的介电性能，在0℃以上时，介电性能不随频率和温度的变化而变化，也不受湿 度和腐蚀性气体的影响。PTFE的体积电阻率大于1017Ω·cm，表面电阻率大于 1016Ω，在所有工程塑料中为最高值。

PTFE的耐大气老化性十分突出，即使在大气中长期暴露，表面也不会产生 任何变化。PTFE的阻燃性优异，表面具有不粘性，几乎所有固体材料都不能黏 附于其表面。

PTFE的结晶熔点为327℃，但树脂要在380℃以上才能处于熔融状态，熔体 黏度高达1010Pa·s，又具有极强的耐溶剂性，因此，PTFE通常采用冷压成型然 后烧结的方法成型。

PTFE的优异性能使其在机械、电子电器及化工设备等领域有广泛的应用。PTFE的低摩擦因数和自润滑性，使其大量用于制造轴承、活塞环、机床导轨和 密封材料。用PTFE制造轴承时，加入玻璃纤维、青铜粉、石墨或二硫化钼进行 填充，以克服蠕变和磨损。用PTFE制造的转动轴油封，能在260℃下长期使用， 能耐各种介质，并能在缺油或无油情况下工作。PTFE在化工设备上主要用于制 造衬里、管道、阀门、泵、热交换器等。

四氟乙烯-全氟烷基乙烯基醚 （PFA）是为了改进PTFE的成型性而开发的， 其力学性能、电性能、化学稳定性、润滑性、不粘性、阻燃性和耐大气老化性与 PTFE基本相同 （见表3-16），其突出特点是具有良好的热塑性，可用注射、挤 出、吹塑等方法成型。

四氟乙烯-六氟丙烯共聚物 （FEP）是 PTFE的改性品种，俗称氟树脂46 （F-46）。其熔体黏度降低到可用一般热塑性塑料的成型方法加工。其主要性能 与PTFE相仿 （见表3-16），但耐热性则低于PTFE，长期使用温度比PTFE低约 50～60℃。

乙烯-四氟乙烯共聚物 （E／TFE）又称氟塑料40，拉伸强度、冲击强度和抗 蠕变性均优于PTFE（见表3-16）。耐低温冲击强度是现有氟塑料中最好的，其 长期使用温度为－60～180℃，短时可达230℃。E／TFE可以用一般热塑性塑料 的成型方法加工，但成型温度范围较窄，流动性较差，对成型模具有较强的黏着 力，成型时模具必须涂脱模剂。

2. 其他氟塑料

表2-2 列出了其他氟塑料及其性能。聚三氟氯乙烯 （PCTFE）的力学强度 和弹性模量高于PTFE，压缩强度和抗蠕变性明显优于PTFE，长期连续使用温度 200℃，低温性能好，可在－200℃长期使用。PCTFE可用于制造尺寸精度高的 阀门座、自润滑齿轮、滑轮和制动器，液氧和液氢装置的密封垫圈，化工设备中 的耐腐蚀垫圈、导管、衬里阀、耐腐蚀泵等。

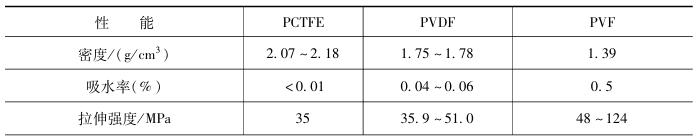

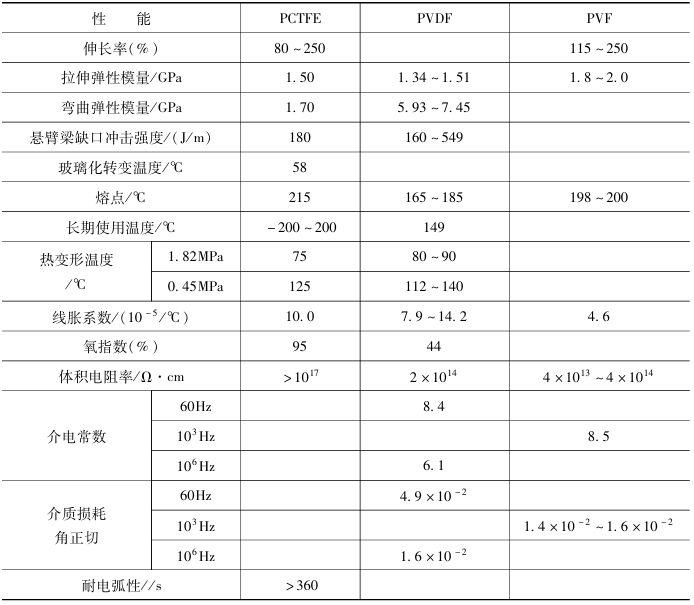

表2-2　其他氟塑料及其性能

聚偏氟乙烯（PVDF）的力学强度高于PTFE，具有优良的抗压性能和抗蠕 变性。PVDF的熔点为165～185℃，在熔点以上具有可塑性，在240～260℃时熔 体的黏度可满足挤出、注射等热塑性塑料加工方法。PVDF的玻璃化转变温度为－35℃，长期连续使用温度范围为－70～150℃。PVDF的介电常数很高，介质 损耗角正切值较大，体积电阻率低于PTFE，介电强度也较低，耐化学药品性不 及PTFE和PCTFE，对无机酸、碱具有优良的抵抗性，但对有机酸和有机溶剂的 抵抗性则较差。PVDF可用于制造化工管道、泵、阀门、储存槽等的防腐衬里， 以及耐腐蚀齿轮、轴承、密封垫圈等。

聚氟乙烯（PVF）的突出特点是有卓越的耐候性和优良的力学性能。在氟塑 料中，PVF的拉伸强度最高，气体渗透率最低，耐磨性好，耐化学药品性良好， 不受大多数酸和碱的侵蚀。医疗器械制造展Medtec发现PVF主要用于薄膜和涂料，PVF涂层与金属、塑料的 黏结性好，可形成理想建筑材料耐候保护层，用在住宅、仓库、工厂的墙角、屋 顶、管道等表面，以及飞机舱与船舱内板、温室天窗等。

文章来源：先进功能材料
