钽(Tantalum)，位列元素周期表73号，是一种外观灰色高亮、质地坚硬（硬度6.5）的稀有金属。钽的化学性质极为稳定，常温下不与任何酸碱溶液反应，且熔点极高（2996°C），密度适中（16.654g/cm³）。

钽富有延展性，可以制成细丝或者薄片。热膨胀系数也很小，每升高一摄氏度膨胀率仅有6.6%。

此外，钽金属韧性很强，比生活中常见的铜还要优异。钽（Tantalum）作为一种医用金属在过去的十多年间已经广泛应用于临床医学的各个领域，尤其是骨科，且效果显著。钽作为一种人体植入的临床应用材料，在应用之前需要被大量检测，反复研究以确保安全性和有效性。而钽完美地通过了这些检验，取得了令人振奋的优秀结果，成为了骨科临床应用材料的新方向。

植入医疗器械是指：任何借助外科手术，器械全部或者部分进入人体或自然腔道中；在手术过程结束后长期留在体内，或者这些器械部分留在体内至少30天以上，这些器械被认为是植入器械。

植入器械主要包括骨钉和骨板等植入装置，人工关节和心脏等植入人工器官，人工皮肤等接触式人工器官、角膜支架、血管支架和食道支架，植入式助听器和外置人工喉头其他辅助设备。

由于与人体接触的时间长，植入式医疗器械上的涂层除了摩擦系数低、耐磨、耐腐蚀外，还需要更好的生物相容性。此外，抗菌性能对于确保植入物的长期使用也很重要。目前常用的植入材料主要由钛合金，钴铬合金、镍钛合金、一些不锈钢和镁合金。为了使植入材料更好的应用于人体，通常会采用涂层技术来改善其表面性能。

一．钽的特性

钽的耐磨性

由Ti6Al4V合金基材制成销钉和圆盘，分别做成未涂层和以CVI/CVD技术沉积钽膜涂层的样品。然后在胎牛血清（FBS）润滑下以15 N的施加载荷和1.09的速度进行润滑m / s，在37ºC（体温）下使用销钉在磁盘上进行磨损测试。

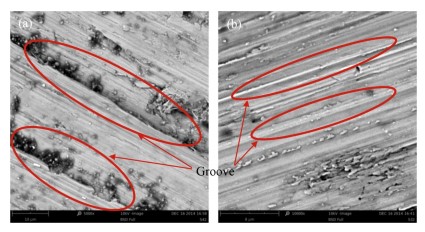

（a）未涂层的Ti6Al4V合金基材
（b）以CVI/CVD技术在Ti6Al4V合金基材沉积钽膜涂层
比较了未涂层的Ti6Al4V的磨损表面合金基材和钽涂层表面。钽涂层更浅更光滑沿滑轨的凹槽和边缘比未镀膜的表面高，这表明钽涂层表面的耐磨性得到了改善。钽涂层的耐磨性高于钛，从而降低了微动植骨界面之间的距离也减少了磨损碎片的产生。 钽涂层结合了出色的生物活性，适用于承重植入物应用。

钽的耐腐蚀性

人体液体是与金属表面相互作用的复杂化学系统，植入人体后钛合金会受到腐蚀，它们接触到由有机酸，氨基组成的生理介质酸和人体蛋白质。通常产生微动，缝隙和点蚀的腐蚀现象。

钽的生物相容性
钽

ta金属上成骨细胞的生长和分化与组织相当培养塑料和一些常见的金属合金植入物，例如钛合金和钴铬合金。Ta涂层可增加氧气扩散的保护性。将钛基体的硬度用于承重的骨科植入物。以CVI/CVD技术在钛基体上沉积涂层，膜的耐蚀性得到改善和成骨细胞的增殖。

二．
钛合金植入体

钛及其合金（Ti-6Al-4V）具有良好的生物相容性，可用于髋关节、膝关节、肩关节、踝关节置换术等。在传统的Ti-6Al-4V种植体材料的长期应用中。存在一些问题，如耐磨损性差、生物活性不足和耐腐蚀能力降低所造成的有害离子释放。

钽（Ta）涂层：1940年，纯钽首次应用于骨科，随后的研究表明，金属钽不表现出任何不良影响作为人体植入物。过镀金属钽及其氧化物，氮化物等，可促进细胞粘附、增殖和分化。Li在钛合金表面沉积TaC涂层，并与其他原子混合制备TaCN和TaN涂层，以调节化学成分。 这些涂层能促进细胞的早期粘附，并使细胞在表面以更好的形式生长。TaCN和TaN涂层对细胞增殖有较好的促进作用。TaC对成骨几乎没有影响，而TaCN和TaN促进钙结节沉积，上调碱性磷酸酶（ALP）的分泌，表现出良好的成骨活性。

TaC、TaCN和TaN涂层有望应用于骨科植入物领域，尤其是钛合金人工关节架体表面改性领域。Bao在Ti-6Al-4V合金表面涂覆了纳米晶Ta2O5。涂层与基体的结合良好，提高了合金的耐腐蚀抗菌性能、细胞相容性和血液相容性。

三．
钴铬合金植入体

钴铬合金医疗器械中常用的钴铬钼（CoCrMo），具有良好的耐磨性，而离子释放是不可忽视的缺陷之一。因此，人们一直在努力提高它的生物相容性。

钽（Ta）涂层：CoCrMo不具备种植体成活所需的骨整合和特性。相比之下，钽因其具有良好的骨传导性能而被认为是优良的生物医学涂层。哈尔曼娜曾在CoCrMo合金上制备了Ta涂层，涂层厚度约为20-600nm。模拟体液浸泡4周后，在钽包覆样品表面沉积了大量磷灰石晶体，表明钽包覆钴铬合金的生物相容性有了很大的提高。

四
镍钛形状记忆合金植入体

过渡镍钛合金具有丰富的相现象、独特的形态效应、优异的力学性能、高阻尼特性和与人体骨相似的弹性模量、广泛应用于牙科、骨科、介入治疗、心脏科、耳鼻喉科、妇科等医学领域，已成为生物医学材料最具发展潜力的材料。

然而，NiTi合金植入物表面易诱发血栓形成，这是其临床应用中面临的主要挑战之一，而且其耐蚀性和耐磨性扔为达到理想的标准。NiTi合金植入后组织周围镍离子的释放可能引起过敏反应和毒副作用。

钽（Ta）涂层：有研究者改善了钽涂层的耐蚀性能和阻隔效应，阻止Ni离子向浸没液中释放。在NiTi合金表面制备了一种新型钽涂层，有效的抑制了Ni离子的释放，有效的改善了NiTi合金的辐射不透明度。

苦于寻找的表面处理服务与设备&医疗技术涂层制造商，都在医疗器械制造展Medtec China 2022 ，点击快速预登记，您就可以在现场看到：江苏百赛飞生物科技带来的医疗器械功能涂层、涂层设备，上海茂虹等离子技术带来的射流式等离子处理设备，比尔安达(上海) 带来的PTCA球囊海波管涂层，驰飞带来的超声波球囊喷涂机。 实验表明，钽涂层有效的抑制了Ni离子的释放，退火处理可进一步降低Ni离子的释放。尹等人在NiTi形状记忆合金（NiTiSMA）表面形成钽涂层，有效改善了NiTi形状记忆合金的耐蚀性。镀钽层均匀致密，厚度约400μm。电化学实验表明，该表面改性处理能有效的提高NiTi形状记忆合金的耐蚀性，且无电偶腐蚀，为NiTi形状记忆合金植入物的优化提供了依据。

五．
医用不锈钢植入体

医用不锈钢价格低廉，加工方便。它有优秀的综合性能。然而,作为一个种植体，如人工关节、锁骨板等，很容易被腐蚀并磨损在体液环境中，导致表面性能加速恶化。

钽（Ta）涂层：Macionczyk等人认为陶瓷涂层，如TiN或DLC薄膜，是非常脆的，通常不能承受基体的塑性变形而不开裂或脱层。他们制备了由钽和氧化钽制成的夹层涂层，目的是在塑性变形后实现植入体的被动表面。

生物相容性由钽氧化物获得，延展性是通过钽界面实现的，同时保证了薄膜的连续黏着，即使在之后钢基体的塑性变形。采用不锈钢-钽-不锈钢复合结构的心卵形支架可成功植入人体。临床实验表明，该复合结构是无害的，具有良好的开发效果。

医疗器械制造展Medtec China 2022已经从2012年开始连续举办了7届植入介入医疗器械峰会，会议围绕骨科植入物、心血管介入产品，探讨其法规政策、市场趋势、研发与设计与材料创新等内容，为医疗器械制造商、材料供应商及服务商等提供国内外的经验借鉴。今年作为Medtec China同期“植入介入医疗器械峰会”的第八个年头，会议内容再次升级，高校、医院、企业的嘉宾讲从材料、临床需求、产品研发等多维度剖析植入介入现状及发展。

六.
展望

涂层的生物相容性是其在医疗器械中应用的前提条件。尤其是植入设备的生物相容性和相关质量直接关系到患者的生命安全，需要经过严格的生物学评价。
医疗器械制造展Medtec China 2022意识到目前的表面涂层评价方法仍然有许多不足，通过体外评价方法获得的表面涂层的形貌学、力学性能和生物学性能与人工髋关节临床安全有效性的关联性和可接受指标仍然有待继续研究确立。因此，需要加强基础研究能力，制定科学的技术指标和试验方法，以确保产品的安全有效性，同时也为注册申报提供充分的支持性数据。

来源：钽铌新技术服务与应用、 北京力达康
