上海医疗器械博览会Medtec分享医用电子直线加速器介绍

2024-08-27

医用电子直线加速器是一种利用微波电磁场加速电子并具有直线运动轨道的加速装置,主要用于患者肿瘤或其他病灶的放射治疗。以下是医用电子直线加速器的详细介绍:

一、定义与分类

  • 定义:医用电子直线加速器是一种能够产生高能X射线和电子线的大型医疗设备,通过微波电场对电子进行加速,产生高能射线,用于远距离外照射放射治疗。

  • 分类:据上海医疗器械博览会Medtec了解,根据加速方式和能量等级,医用电子直线加速器可分为行波加速方式和驻波加速方式,以及低能机、中能机和高能机等不同类型。

二、工作原理

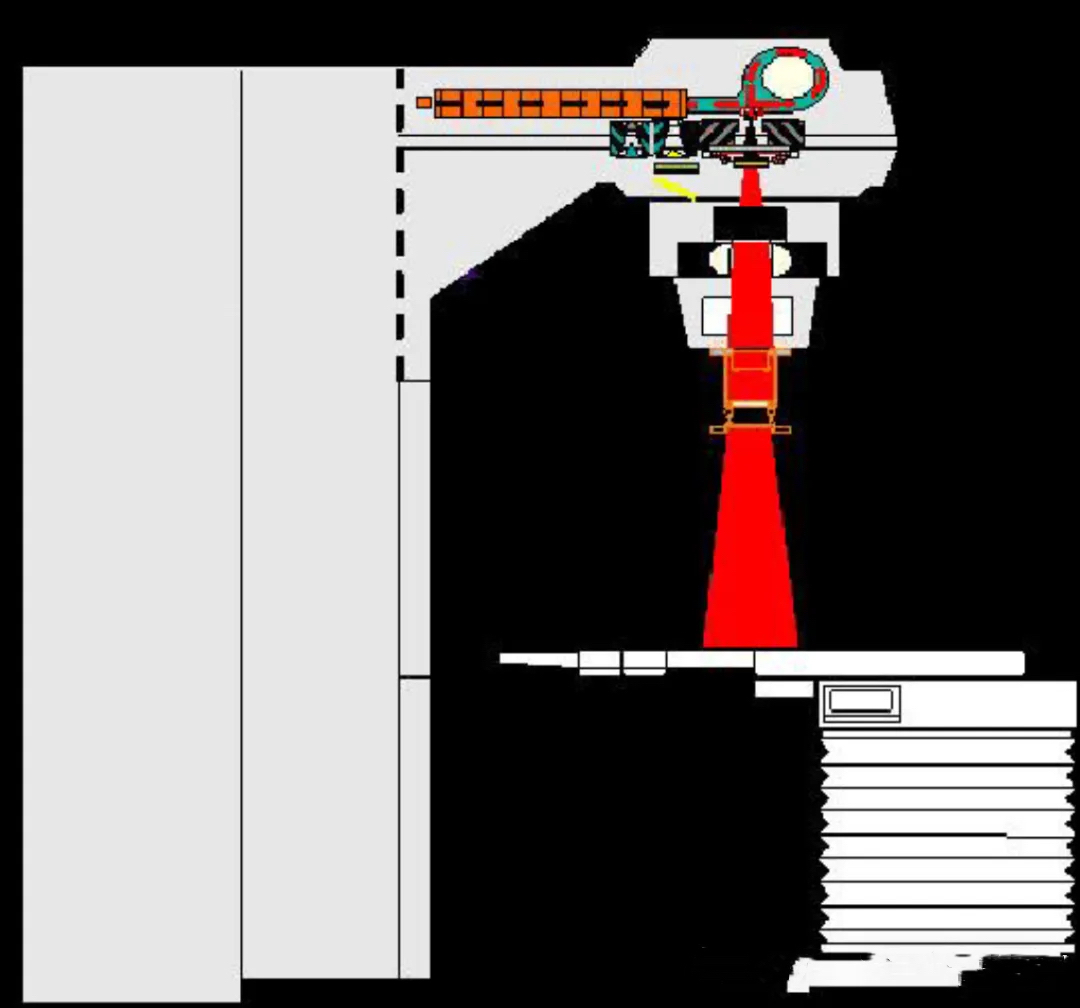

医用电子直线加速器的工作原理主要基于微波电场对电子的加速作用。电子在加速管中被加速到接近光速,随后直接引出作为电子线治疗,或打击重金属靶产生X射线进行X线治疗。

三、主要特点

  • 剂量率高:能够在短时间内给予患者较高的辐射剂量。

  • 照射时间短:减少患者治疗过程中的不适。

  • 照射野大:能够覆盖较大的治疗区域。

  • 剂量均匀性和稳定性好:确保治疗区域内的剂量分布均匀且稳定。

  • 半影区小:减少了对周围正常组织的损伤。

四、应用领域

医用电子直线加速器广泛应用于各种肿瘤的治疗,特别是深部肿瘤的治疗。其适应症包括鼻咽癌、头颈部肿瘤、前列腺癌、恶性淋巴瘤、宫颈癌等多种恶性肿瘤。此外,部分良性或低度恶性肿瘤也可以通过放射治疗达到根治效果。

上海医疗器械博览会Medtec现场将举办第七届医疗器械设计论坛等多个与设计相关的论坛,本次会议将围绕医疗器械产品的设计理念和设计方式,结合具体的案例分享展开,为医疗器械研发人员提供经验借鉴和行业分享。点击此处立刻预登记>>>

五、组成结构

医用电子直线加速器主要由以下部分组成:
  • 加速管:电子加速的主要场所。

  • 电子枪:电子发射系统的核心器件,负责发射电子注。

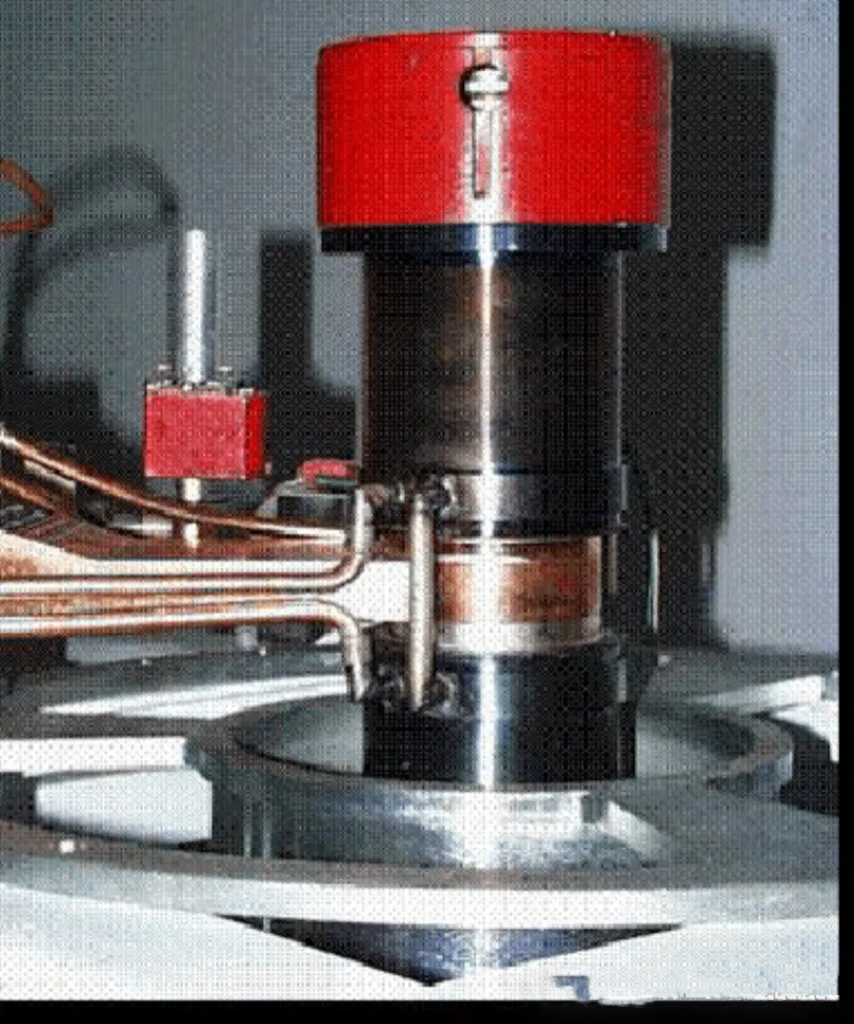

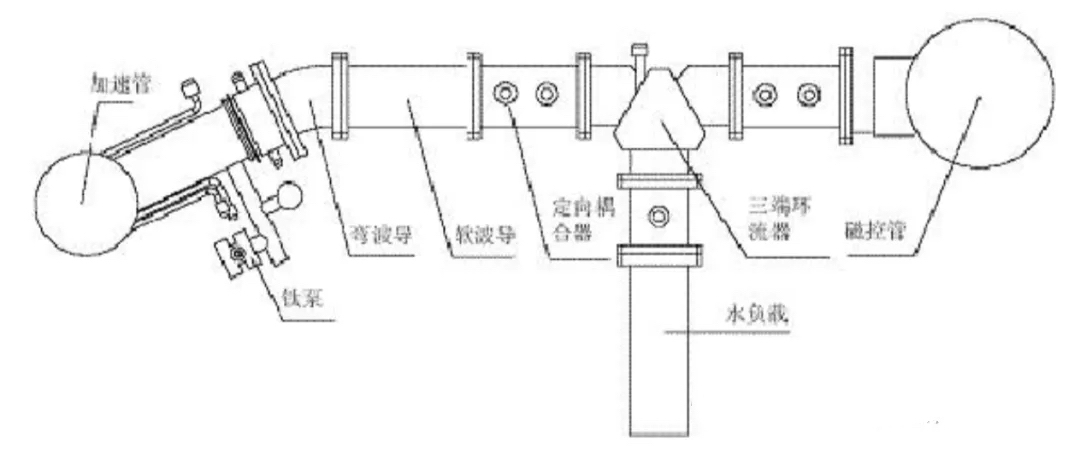

  • 微波系统:由微波功率源和微波传输系统组成,提供加速管建立加速场所需的射频功率。低、中能机常用磁控管作微波功率源,微波传输系统主要包括弯波导及直波导、软波导、定向耦合器、吸收水负载和三端环流器。

  • 束流传输系统:包括聚焦系统、导向系统和偏转系统,用于电子在加速过程中的束流聚焦、导向和偏转。

  • 稳频、温控及充气系统:确保微波系统的稳定运行和加速管内的真空状态。

  • 真空系统:保持电子运动区域和加速管内的高度真空状态。

  • 治疗头:将加速后的射线引导至患者体内进行治疗。

  • 治疗床:用于支撑患者并调整其位置以确保治疗的准确性。

六、发展现状

医用电子直线加速器是医疗器械中的高、精、尖技术相结合的产品,其技术含量高,生产难度大。目前,国外公司产品的技术水平高,品种规格多,占据医用电子直线加速器高端机市场。而国内产品在品种规格、技术水平上虽与国外产品有一定差距,但随着国产机在技术、生产规模及市场开发宣传上的不断提高,加之国家对医疗器械行业的重点扶持,其市场占有率正逐步提高。
综上所述,上海医疗器械博览会Medtec认为,医用电子直线加速器在肿瘤放射治疗中发挥着重要作用,其高效、精准的治疗特点为患者提供了更好的治疗选择。

文章来源:医工研讨基地
