有源医疗设备展Metdec之前了解过OCT技术，今天分享几张OCT光学探头的图片。

图1 有源医疗设备展Metdec指出，基于新型硅光学平台方法的一些光学微探针的示意图和照片：（a）具有两个集成的可单独调谐膜透镜的光流体微平台，允许可变光束整形和实现多种光学排列；（b） 侧视系统，配备定制的定焦透镜和集成磁性微镜，用于快速线性扫描。两个系统的外径均为2.35毫米。

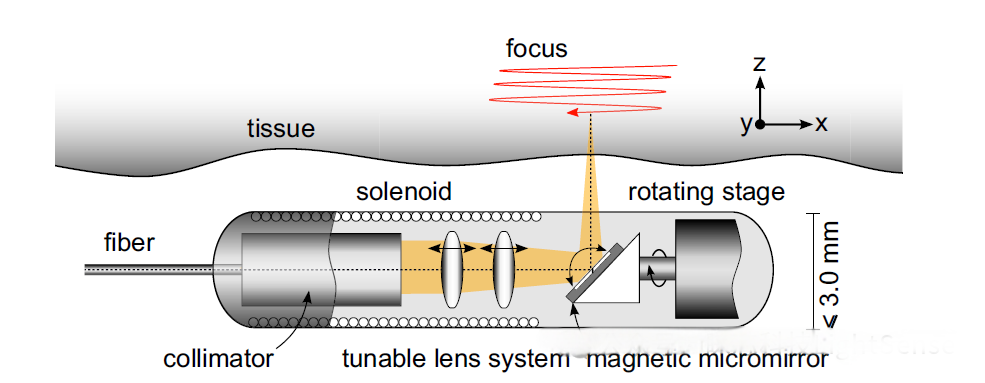

图2 带有集成可调透镜的管状扫描内窥镜探头的示意图，有源医疗设备展Metdec指出，该探头可以用光流体微工作台系统实现。磁性微镜由集成微电机围绕x轴旋转，同时提供快速的一维扫描，结合二维管状扫描。

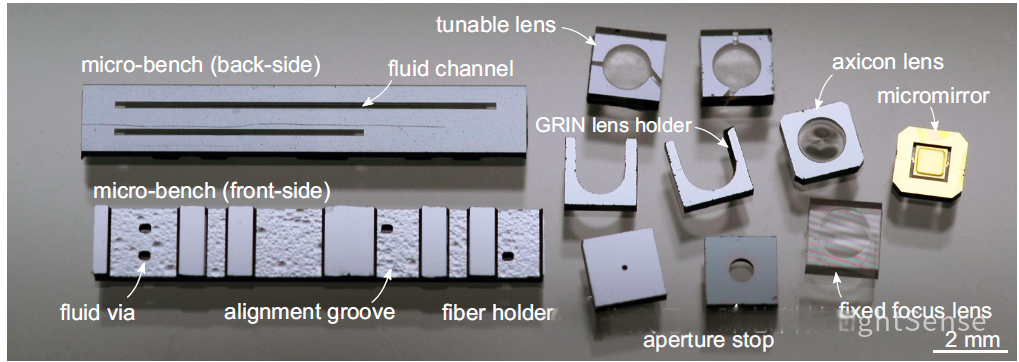

图3 为光流体微工作台系统制造的MEMS组件的照片。所提出的微型工作台只是许多可能变体中的一个例子。它设计用于将外部压力传递到气动膜透镜。

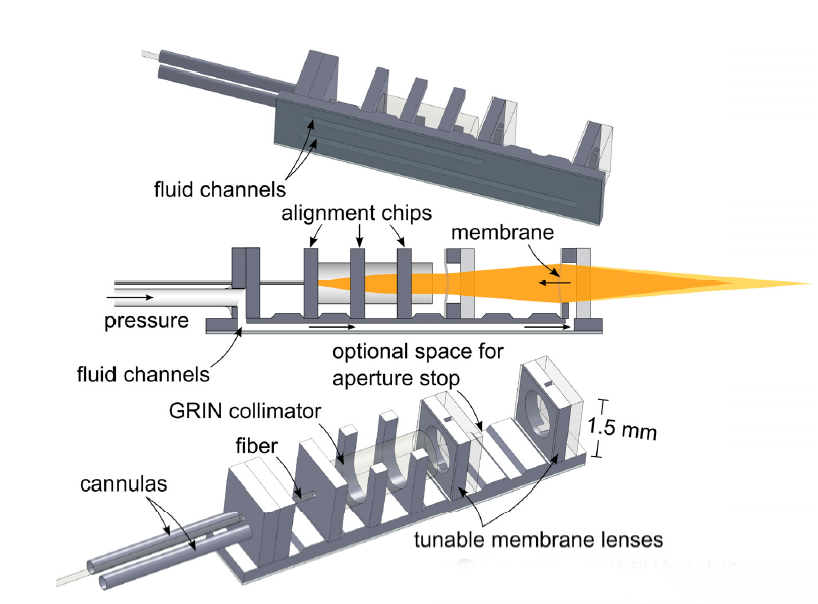

图4 可调照明单元的三维模型，包括两个气动膜透镜、一个带对准芯片的GRIN准直器、一根光纤和施加气动压力的连接，所有这些都安装在光流控硅微工作台上。

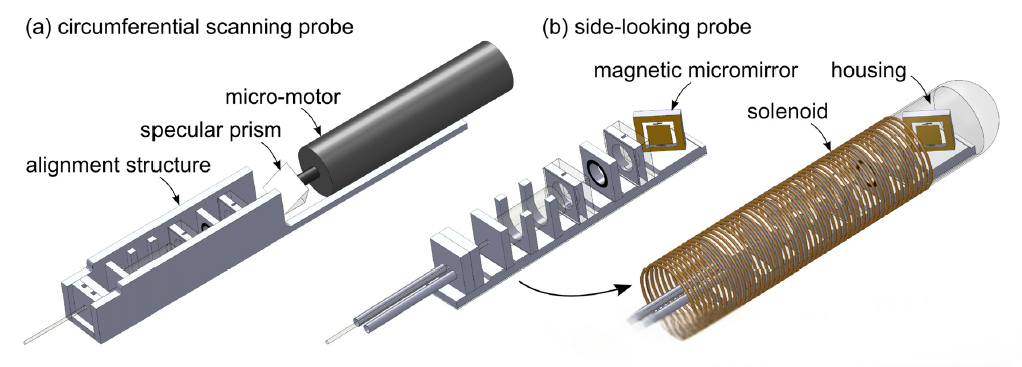

图5 完全基于开发的微型工作台系统的可行内窥镜探头：（a）在微电机顶部带有旋转镜面棱镜的圆周扫描探头；（b） 侧视探头，集成磁性微镜和螺线管，包裹在透明外壳上。

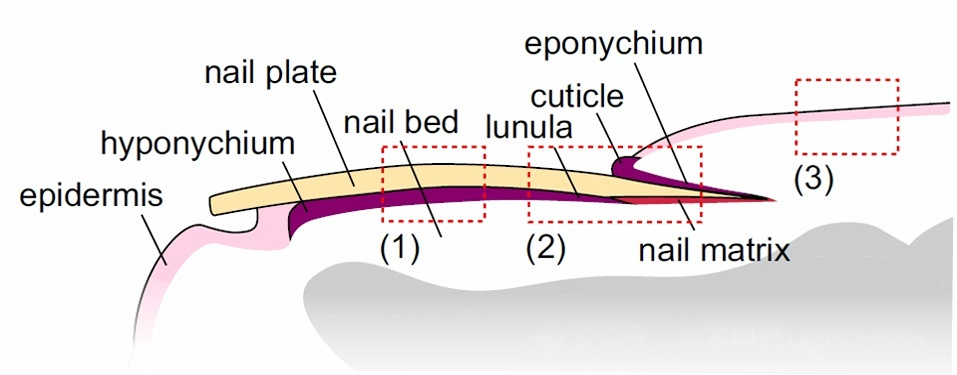

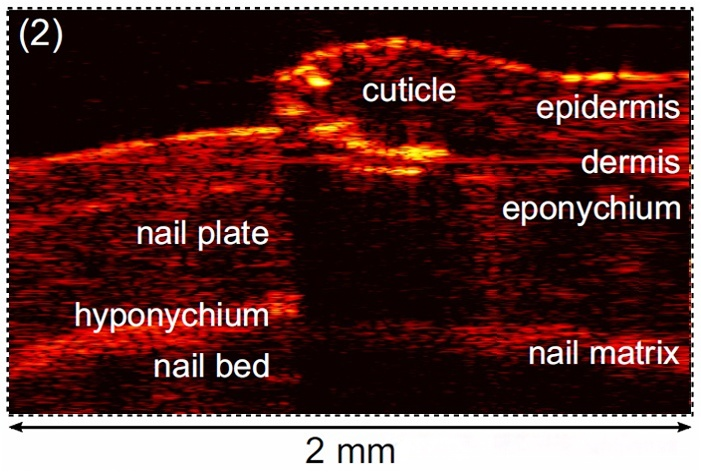

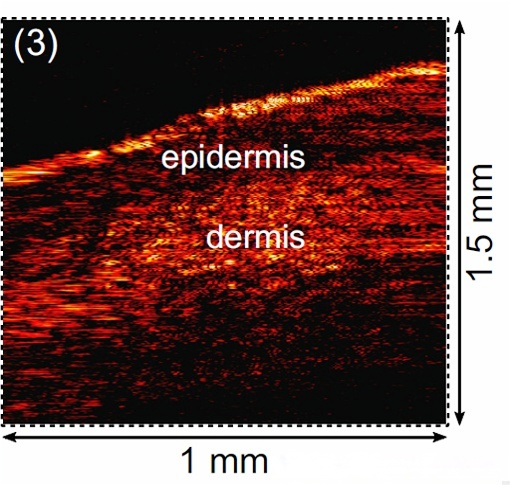

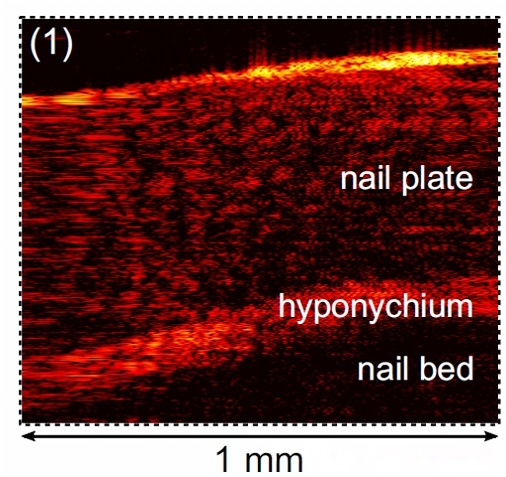

图6 人类拇指上侧的OCT图像。（1）指甲、（2）指甲-皮肤过渡和（3）指甲正后方皮肤的结构得到了很好的解决。使用线性扫描侧视探头在500毫秒内体内生成图像。
