超声刀，全称为超声切割止血刀，它利用超声的空化效应和高频机械振动，改变生物组织的结构和状态，主要用于外科手术的生物组织的切割与血管闭合等操作，具有出血少、对周围组织伤害少、术后恢复快等特点，是取代机械手术刀进行组织切割的主要电外科器械之一，有“无血手术刀”之称。医疗器械制造展Medtec China现场展商也将提供超声刀内外套管、激光雕花针管、贵金属材料（铂钨线、铂铱线）、不锈钢编织丝、镍钛双向驱动丝、电缆或钢丝绳、氧化锆、超声刀弹簧等。

1.超声刀杆包液态硅胶的功能

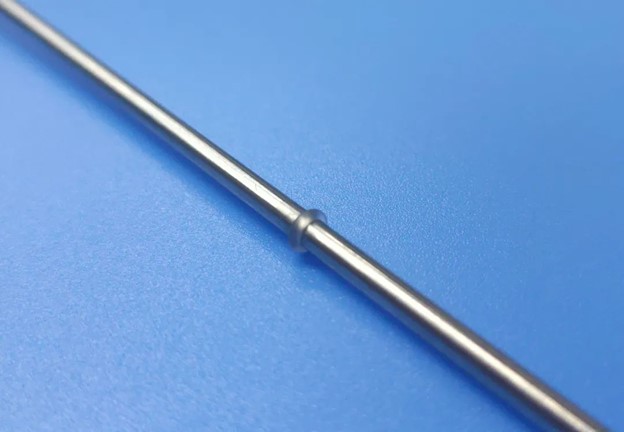

超声刀杆表面包液态硅胶，与内套管配合实现密封效果，其粘结效果，抗撕裂性能好,且无毒。

2.超声刀杆包液态硅胶的特点

超声刀杆表面包液态硅胶，一方面耐磨，耐高温，重复灭菌性高，另一方面整体密封性较好，回弹性，耐水防水性都较好。

3超声刀杆包液态硅胶模具特征

超声刀杆包液态硅胶对应的模具结构精密，其产品密封性要求较高，尤其是液态硅胶流动性好，易跑毛边，对模具的整体精度要求高。

4.刀杆包胶常见问题分析及解决方案

1.产品尺寸超差:

分析：模具设计缺陷，模具加工精度不够，模架精度不够，及尺寸管控不到位导致。

方案：
1.模具设计上，重点尺寸需标注清晰，公差标注合理，各工序针对重点尺寸及装配尺寸，从零件加工到装配组立， 均需严格量测管控到位；
2.模架精度也要保证开框精度及定位精度；
3.根据所选硅胶材料的物性表抓取标准的收缩率；
4.液态硅胶模具温度较高，在模具设计时要考虑热膨胀系数。

2.产品毛边

分析：毛边主要产生在镶件配合及分型面部位。

方案：
1.模具设计需要合理严谨，综合评估液态硅胶材料特性，并定义各工件的尺寸公差装配要求;
2.液态硅胶因其流动性特别好，溢边值小，液态硅胶包胶产品在封胶位置都会留预压量，但超声刀杆包胶不允许刀杆有压痕，需注意加工精度和钳工专业的配模手法和经验，同时更需要刀杆机加工时的相对精度管控及尺寸的稳定性。

医疗器械制造展Medtec China技术论坛A：医疗器械诞生的助推器——创新医用材料/配件及精加工（一）议题覆盖医用塑料在医疗器械生产过程中的应用、汉高医疗行业创新解决方案、埃万特医疗级聚合物解决方案如何为您的体外诊断（IVD）应用增加价值、蔻兰多彩高性能材料解决方案在医疗行业的应用等。点击点击快速预登记。

3.超声刀杆包硅胶粘接不牢的问题

分析：刀杆前期清洗不干净，胶水选择，烘烤时间和温度设定不合理。

方案：
1.刀杆前期清理选择合适的清洗剂及超声波清洗的频率和时间;
2.选择和刀杆材质硅胶材质粘接性能适合的胶水和刷胶工艺;
3.烘烤温度和时间要严格参照胶水和刀杆的材质特性去设定。

4.超声刀杆包硅胶排气不良问题

分析：模具排气方式设计不合理，成型参数不合理 。

方案：
1.硅胶模具在模具结构允许的情况下尽量设计抽真空机构；
2.模具排气一定要开在结合线位置；
3.射出速度，压力，模具成型温度要设定合理。

5.超声刀杆包硅胶后毛边的去除

分析：模具与刀杆铁件配合尺寸不到位，撕边槽设计不合理，刷胶区域控制不精准会导致不易去除毛边。

方案：
1.模具与刀杆铁件设计合理的预压；
2.合理的撕边槽设计；
3.合理有效的刷胶治具精准的控制刷胶区域。

6. 超声刀杆和超声刀套配合过松或过紧

分析：
1.产品配合尺寸在设计前期模具公差设置不合；
2.加工精度达不到要求。

方案：
超声刀杆和超声刀套的配合整体有效性是保证其密封的基础。
1. 医疗器械制造展Medtec China了解到从设计源头，需清晰明确的定义超声刀杆密封圈的公差和超声刀套配合间隙，每一个涉及到密封尺寸的位置都要经过量测，保证相应配合尺寸的加工精度；
2.合理稳定的工艺条件，保证刀杆包胶位置尺寸稳定性。

来源：东昊模具
