不断增加的医疗技术成本压力使得小批量手工生产逐渐向全自动化生产转变。苏州医疗器械展Medtec China 2022了解到点胶阀大致分为两类，一类是单液点胶阀，另一类是双液点胶阀。今天我们着重分析单液点胶阀。根据点胶阀中心杆对胶水的开启和关闭方式不同主要分为：①回吸式点胶阀②顶针式点胶阀③柱塞式点胶阀。分别如下图所示

• 点胶系统的线路连接及工作原理

单液点胶阀有三口接口，如下图所示分别为控制进气口、持续进气口、进胶接口。

点胶控制器分半自动控制器（只用一个控制出气口）和全自动控制器（含有一个控制出气口和一个持续出气口）。半自动控制器一般用于针筒、硅胶筒点胶；全自动控制器一般用于以上三种点胶阀点胶。（点胶控制器详细说明见说明书，以下功能模式为连接PLC使用状态） 胶桶：一般常用针筒、硅胶筒（玻璃胶状，牙膏状）、不锈钢压力桶、活塞压力桶。

【胶桶】出胶管连接【复动点胶阀】的进胶接口，【全自动点胶控制器】的控制出气口连接【复动点胶阀】控制进气口，持续出口连接持续进气口即可。当点胶控制器脚踏开关接口接收到电磁阀动作信号时，【点胶阀】控制进气口通气，持续进气口断气，胶水压出。当动作信号停止时【点胶阀】各接恢复初始状态。

点胶阀出胶量的大小由胶桶气体压力大小和阀体的胶量微调旋钮决定，点胶阀点胶量的多少，由点胶控制器的出胶时间决定（与PLC结合状态下与电磁阀的通断时间长短有关）。

单液点胶阀有三口接口，如下图所示分别为控制进气口、持续进气口、进胶接口。

点胶控制器分半自动控制器（只用一个控制出气口）和全自动控制器（含有一个控制出气口和一个持续出气口）。半自动控制器一般用于针筒、硅胶筒点胶；全自动控制器一般用于以上三种点胶阀点胶。（点胶控制器详细说明见说明书，以下功能模式为连接PLC使用状态） 胶桶：一般常用针筒、硅胶筒（玻璃胶状，牙膏状）、不锈钢压力桶、活塞压力桶。

【胶桶】出胶管连接【复动点胶阀】的进胶接口，【全自动点胶控制器】的控制出气口连接【复动点胶阀】控制进气口，持续出口连接持续进气口即可。当点胶控制器脚踏开关接口接收到电磁阀动作信号时，【点胶阀】控制进气口通气，持续进气口断气，胶水压出。当动作信号停止时【点胶阀】各接恢复初始状态。

点胶阀出胶量的大小由胶桶气体压力大小和阀体的胶量微调旋钮决定，点胶阀点胶量的多少，由点胶控制器的出胶时间决定（与PLC结合状态下与电磁阀的通断时间长短有关）。

• 点胶阀的特性及工作原理

回吸式点胶阀的动作原理：给电磁阀一个信号，从而驱动点胶阀中心杆锁胶的瞬间是往上提升的，把点胶针头的胶水一下就回吸回去。适合流动性差、高稠度的胶水；如油脂、硅胶、环氧胶、黄油、锡膏等。

顶针式点胶阀：点胶阀中心杆在锁胶的瞬间顶针式往下运动的，（顶针往下运动把胶水往外顶，低粘度的胶水流动性好，一下就把胶水顶出去）和回吸点胶阀相反；适用于低粘度的胶水；如UV胶、水性胶等比较稀的流体。

医械如何实现高精度，与技术及工艺仪器等的选择密不可分，苏州医疗器械展Medtec China 2022同期：创新技术论坛和法规峰会2022技术论坛C： 精密加工设备与技术应用论坛中，议题覆盖北京精雕五轴高速加工中心在医疗器械零件加工中的应用案例、宝美 191 neo 助力医疗产品智能制造等，点击快速预登记。

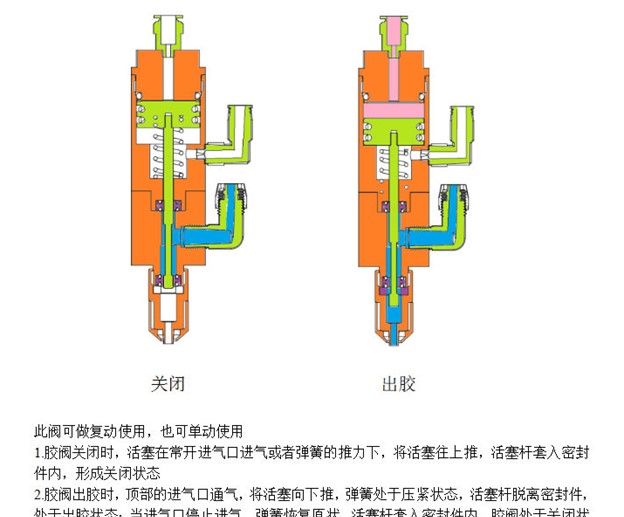

柱塞式点胶阀: 可以复动使用也可以单动使用，控制进气口控制阀口开闭类似一个开关阀；适用于中高粘稠度的胶水，如硅胶、白乳胶等。如下图所示

• 点胶阀常用针头

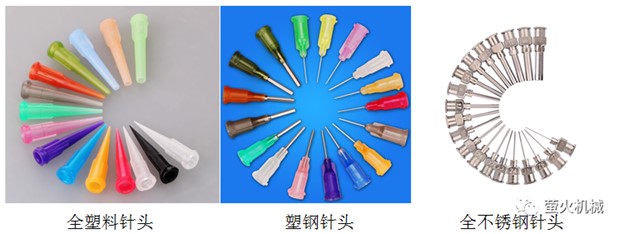

点胶阀常用针头有全塑料针头、塑钢针头、全不锈钢针头。根据点胶需求适配点胶阀，如下图所示:

• 胶桶

胶桶的作用为储存胶水，并给点胶阀供给胶水的器件。常用针筒、硅胶筒（玻璃胶状，牙膏状）、不锈钢压力桶、活塞压力桶。

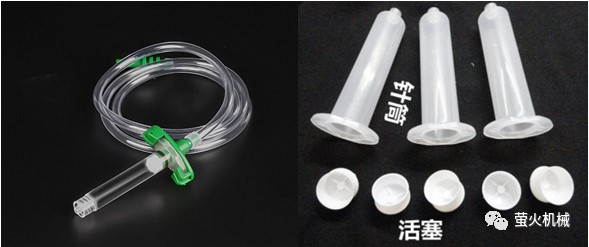

针筒点胶筒：一般用在桌面三轴点胶机居多，结合半自动点胶控制器，控制出气口出气即可出胶。

硅胶筒：一般用在如玻璃胶状，牙膏状来料时点胶，也可结合上述复动点胶阀当做供胶器。如下图所示

不锈钢压力桶：具有装胶容量大等优势所以也是最常用的点胶桶，一般结合复动点胶阀使用。如下图所示：该点胶桶包含有内胆、弹簧式安全阀、泄压阀等。由调压阀调节进气压力来控制出胶口胶量大小。

但点胶机在医疗行业方面的应用有哪些：

采血针、留置针、注射针

一般这些针都由针头和针杆组成，针头设在针杆的头部，在针杆上滑动连接有护套，在护套和针杆之间设有复位弹簧且护套的初始位置位于针头和针杆的头部。为了保证针管和针座良好的粘合，必须要采取一些点胶工艺，为了提高产量和精准度，就必须采用一些必要自动化点胶机设备，比喻：安达的hd-18点胶机。

真空采血管

真空采血管一种真空负压的采血管，自动化仪器的大量使用及血液的保存对血样原始性状稳定性提出了更高的要求，使真空采血技术突破了仅仅只为安全的要求，其准确性、标本的原始性状、维持时间及管机配合、试管强度等性能指标都可以作为评价真空采血管品质的依据。为了根本上排除了血液污染和交叉感染的可能性，所以必须对采血管进行处理工艺，如试管内壁处理的硅油，而点胶机可以为医疗行业试管内壁涂试剂应用广泛，解决人工产能低，而且计量不准确问题。

就举这两个例子，但点胶机在医疗行业的应用不止这些，因为的点胶机高速度，高精度，高扩展性，已经被广发的应用各行各业，为企业解决一系列流体控制方案。
