植入医疗器械指任何借助外科手术，器械全部或者部分进入人体或自然腔道中，在手术过程结束后长期留在体内，或者部分留在体内至少30天以上的器械。研发用于辅助或完全代替心脏功能的装置无疑是一项非常复杂的任务。从给装置供电到确保装置对人体正常的机能没有干扰，设计中的各个环节都充满了巨大的挑战。圣犹达医疗公司的研究人员使用多物理场仿真来设计左心室辅助装置（left ventricular assist device,  简称  LVAD），坚持不懈地致力于帮助心力衰竭患者改善生活质量，树立健康的心态。

心力衰竭这种疾病通常始于心脏左侧，由于左心室负责将富氧血液泵入全身，而右心室仅将血液泵入肺部，因此前者的输送距离远大于后者，负担也更重。通常来说，LVAD（见图1）能为左心室功能不全的患者提供机械循环的支持心室辅助装置是有史以来最复杂的体内植入器械之一。LVAD 除了为人体全身的血液循环提供动力、维持生命外，还必须与人体内的生物环境相兼容。圣犹达医疗公司旗下的 Thoratec 公司，经过多年临床试验，终于在 2010 年为LVAD 产品开辟出了广阔的市场。

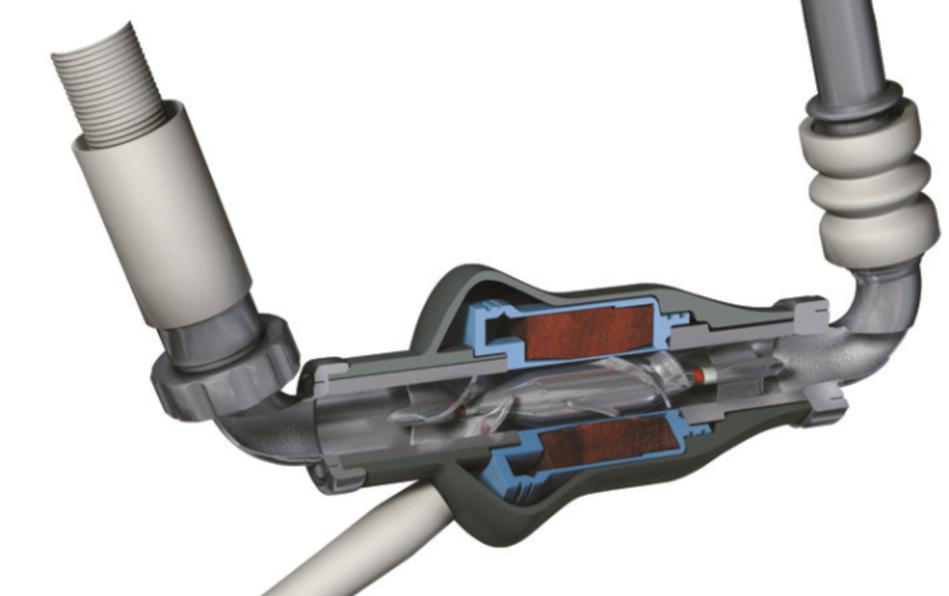

图 1. LVAD 泵的作用是帮助富氧血液在全身循环。

» 设计强大、高效、血液相容的血泵

设计 LVA D 时必须考虑到诸多因素：装置必须足够小才能与心脏连接， 并需要使用相容性材料和合理的几何结构才能将其植入人体内而不引起排异反应。另外，设计者还必须考虑流体动力学、供电和热管理等问题。在每个环节的研发中，研发人员都必须清楚地了解多个相互作用的物理效应，因此， 多物理场仿真在整个设计过程起到了至关重要的作用。

在开始实验研究之前，圣犹达医疗公司的高级研发工程师 Freddy Hansen 会利用专业知识对 LVA D 这种复杂的植入式医疗装置的特性进行物理和数学的建模。

Hansen 从 2011 年起就开始使用COMSOL Multiphysics® 软件，到目前为止已创建了超过 230 个模型，成功攻克了多项与人工泵装置独特物理现象相关的设计难题。

“不论是验证概念模型，还是处理具有详细 CAD 几何结构和多物理场耦合的复杂仿真，COMSOL Multiphysics的使用贯穿于我每天的研究中。对于一些复杂的模型，有时需要好几个月才能从模型中获取全部需要的信息。”

每一代LVAD 产品进入市场前都经过了改进优化，以增强产品的安全性， 提高患者的生活质量。圣犹达医疗公司的研发重点是提升装置的生物相容性、血液相容性以及免疫相容性，确保装置不会引起不良的免疫反应或干扰其他人体系统。

2023医疗器械展览会Medtec China高端医疗设备设计与制造专区在十四五期间横空出世，众多企业纷纷入局把握机会，雨菲电子、佛山市程业五金电器、日臻尚勤、海康慧影、雷莫电子、欧亚斯、欧卓斯、亨丰电子、奇隆电子、威固信息、嘉康电子等医疗电子厂商将带来当家技术、惊喜新品。品类覆盖专用集成电路、电池、电缆与电缆组件、电容、接插件、晶体/振荡器/压电体、数字信号处理器、二极管、显示器、电极、嵌入系统、电磁干扰/射频干扰屏蔽、外壳/机架等。 点击快速预登记

几何结构和尺寸对装置的整体功能有着重要的影响。植入 LVAD 时，外科医生首先将 LVAD 的一端连接到左心室，然后将另一端连接到升主动脉（见图 2）。装置的体积越小，操作就越简单，也就越不容易干扰相邻的器官或组织。借助仿真，研发人员可以在完成物理样机之前，评估不同的尺寸或几何结构对LVAD 设计的影响。

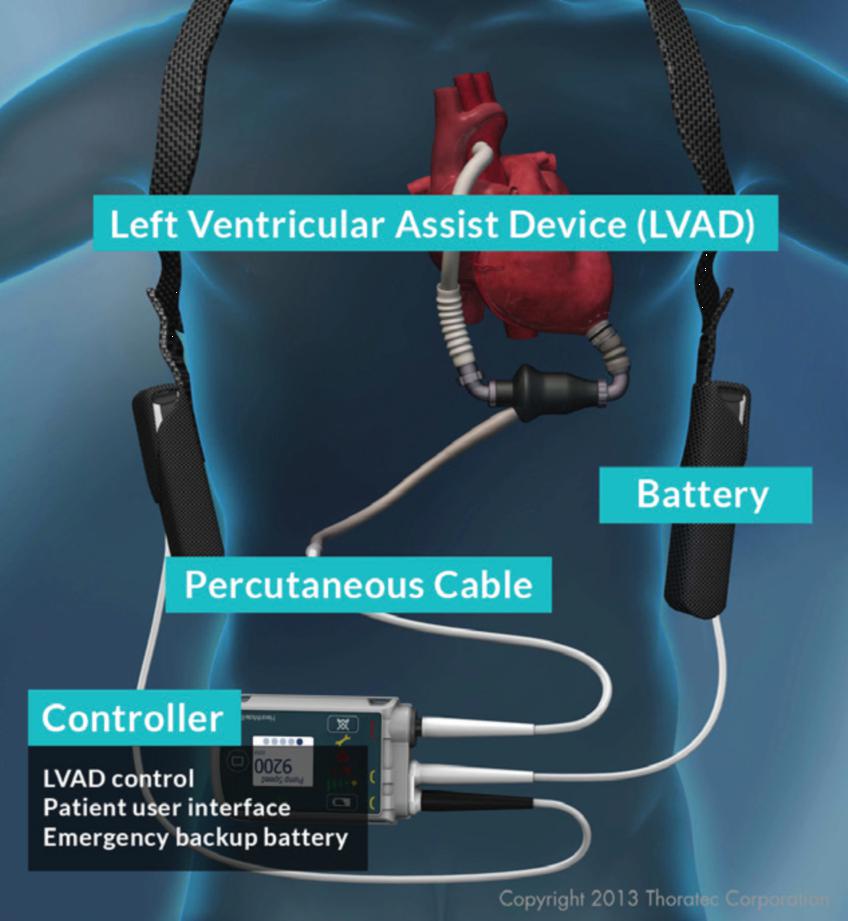

图2 . L V A D 的外部设备。Left Ventricular Assist Device – 左心室辅助装置；

Battery -电池； Percutaneous  Cable – 经皮导线；Controller – 控制器；LVAD control -LVAD 控制；

Patient user interface – 患者用户界面；Emergency backup battery – 紧急备用电源

» 优化 LVAD 设计，提高生物相容性

研发人员在 LVAD 离心泵的开发过程中运行了大量仿真分析。设计此类装置面临的一个挑战是防止在泵的内部或周围空间发生血液凝结。为应对这一挑战，工程师们开发出了磁悬浮转子，用来取代容易引起凝血的球轴承和其他组件。Hansen 利用软件中的“旋转机械” 建模技术对磁悬浮转子和湍流流动进行了模拟。

泵转子中的永磁体由定子中的线圈驱动，这些线圈的转动会在转子内产生扭矩，并对转子轴的位置产生主动控制。转子的垂直位置或悬浮状态通过磁场线张力实现，无需施加主动控制。转子沿轴向接收血液，随后将血液沿径向输出到螺旋管或流体收集器中（见图 3）。部分血液将回流到转子外部边缘附近，然后进入转子入口，这实际上形成了血液的持续洗涤的过程，有助于消除血液的栓塞和凝结。

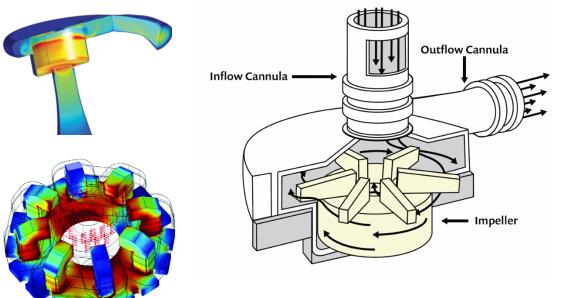

图 3. （a）三维 CFD（计算流体动力学）仿真，描绘了泵体内的流体速度

（b）磁悬浮转子，用来取代球轴承及其他组件，因为这些几何结构可能会促进凝血。图中显示了转子磁场的大小和方向，以及定子磁场的大小

（c）LVAD 离心泵示意图。图注：Outflow Cannula – 流出套管；Inflow Cannula – 流入套管；Impeller – 叶轮

另一项重大突破是开发出了能够产生脉冲式流动而非连续流动的泵系统， 因为脉冲式流动方式更接近人体心脏的真实工作状态。此外，脉冲式流动还有助于洗涤血液，防止血液凝结，并能为全身的血管产生积极的生理效应。

想要了解采购更多医疗电子相关展品，2023医疗器械展览会Medtec China展商雷莫电子、海康慧影、东莞市高拓电子科技、欧亚斯电能科技、永征电子科技、上海今禾等将在现场带来包括医疗器械电路板、42步进电机一体机 、AE医疗級成像电源、软硬镜一体全高清解决方案、SMT贴片等产品。

» 全植入型LVAD 实现无线充电

目前的 LVAD 需要通过生物相容性材料制成的电线，将电能从体外控制器中的外部电池传输到泵。但如果可以去除电线将会怎样呢？

Hansen 深入研究了通过磁共振耦合来传输电能的方式。其原理是，当两个共振频率大致相同的物体通过振荡磁场相互传递能量时，会发生磁共振耦合。通过这种方式，电源中的电能可以无线传输到另一个装置中，即使穿过人体组织这种生物介质也能实现。

全植入式 LVAD 系统（FILVAS）使患者不必再担心电线带来的问题，同时也降低了感染的风险、改善了患者的生活质量。有了这个发明，患者就可以摆脱电线的顾虑，放心地淋浴和游泳了。

为了评估向 LVAD 装置进行能量无线传输的可行性，以及确定合理尺寸的线圈之间可传输的电量大小，Hansen 耦合了三维磁场模型和电路模型，用来确定能量的传输效率和损耗，以及最优的电路设计和元器件参数。

他评估了重要电路元件（如变压器线圈的电线）中使用的各种不同材料， 还研究了由于患者走路、跑步及其他活动导致的线圈偏移等问题。研究中还考虑了人体附近可能存在的磁性物体或金属物体对装置产生的影响。

不仅如此，工程师还必须确保患者的体温和生物系统不会受到植入物的影响。无线能量传输会在线圈附近的人体组织中引起微小的电流。Hansen 模拟了组织中由于感应电流而产生的热量，以及植入物（磁导线、电子设备及电池）内部产生的热量。进而通过采用由著名医疗机构克利夫兰诊所（Cleveland Clinic） 试验测定的人体组织导热系数，来最终确定植入物附近的人体组织的温升情况（见图 4）。

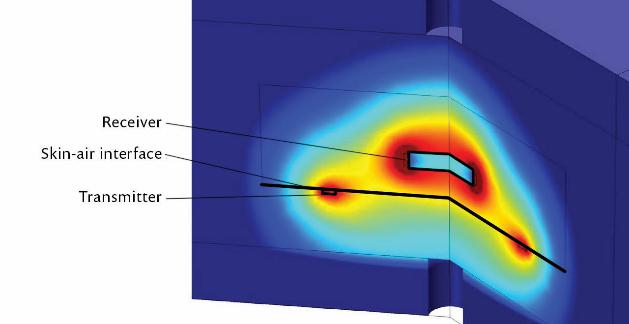

图4. 磁能传输造成的体内升温模型。结果显示了组织和周围空气中的能量密度分布。

图注：Receiver – 接收器；Skin-air interface – 皮肤-空气界面 ；Transmitter – 发射器

» 保护维持生命的电池

2023医疗器械展览会Medtec China 了解到LVAD 是患者日常生活中赖以生存的装置。这意味着 LVAD 的外部控制器（装有重要的“救命”电池）必须经得起日常使用过程中的磨损，甚至是掉在地上时产生的冲击。为了保证控制器即使被患者随手乱扔，也能继续正常工作，Hansen 对控制器进行了机械冲击分析，以评估它的弹性形变恢复能力（见图 5） 。

图 5. 钢珠对LVAD 控制器的冲击仿真，用于评估控制器的弹性形变恢复能力。结果显示了沿垂直轴的位移。图注：Impact point – 冲击点

不仅如此，他还分析了变形的结构外壳和扭曲的框架的边缘和表面，以确认控制器的整体性能性。分析结果表明，即使控制器遭受明显冲击，也能继续为LVAD 提供维持生命的电能。

» 新技术将在未来带给患者

在设计用于辅助和替代心脏功能的装置时，多物理场分析已被证明是至关重要的。Hansen 将实验测量与数学建模相结合，来理解心室辅助装置相关的物理原理，从而提高了植入装置的生物相容性，进而整体改善了患者的体验。最新的机械泵系统经历了一系列的创新，其中包括更小的装置尺寸、血液相容性更佳的血泵和脉冲式流动的引入，再加上如今无线能量传输也成为可能，所有这些无不为未来更先进的医疗技术带来巨大希望。
