心脏起搏器是一种植入体内的电子治疗仪器，包含脉冲发生器和电极两部分。电极通过血管穿刺微创植入到心脏里，而脉冲发生器连接电极后埋于胸前皮下。根据植入的电极数目，心脏起搏器可简单分为单腔、双腔和三腔起搏器。植入心脏起搏器是治疗慢性心率失常的主要方式，心脏起搏器植入患者体内之后可能至少需要运行数十年，因此需要稳定的电力供应。目前，为心脏起搏器供能的主要是电池，电池不仅笨重坚硬，且寿命较短，需要更换。因此如何提供持久的能源成为2022医疗器械展Medtec China上许多专注与医疗电子的展商与观众长期困扰的难题。

植入心脏起搏器是治疗慢性心率失常的主要方式，心脏起搏器植入患者体内之后可能至少需要运行数十年，因此需要稳定的电力供应。目前，为心脏起搏器供能的主要是电池，电池不仅笨重坚硬，且寿命较短，需要更换。除了特殊型号的心脏起搏器之外，一般单控起搏器电池寿命≥8年，双控起搏器电池寿命≥6年，三强起搏器电池寿命≥4年。由于更换电池需要进行手术，为了实现心脏起搏器植入患者体内之后便可一劳永逸，无需更换电池，科学家一直在探索。 利用人体葡萄糖供能心脏起搏器或无需更换电池 在理想状态下，若能为植入式心脏起搏器设计出一款可以利用人体细胞内物质为其供能的电池，便有望实现一次植入可一劳永逸。近日，来自麻省理工学院和慕尼黑工业大学的研究人员开发出了一款葡萄糖燃料电池，可以将血糖的化学能量转化为电能，为植入式设备永久供能。该项研究成果以“A Ceramic-Electrolyte Glucose Fuel Cell for Implantable Electronics”为题，发表在Advanced Materials上（图1）。 研究表明，研究人员设计出的这款新型葡萄糖燃料电池厚度仅400nm，是迄今为止最小的植入式电源，尽管体积小，但其每平方厘米可产生约43微瓦的电力，实现了至今为止葡萄糖燃料电池的最高功率密度[1]。因此，研究人员认为，这款迄今为止最小的潜在植入式电池，是下一代高度微型化植入式医疗设备的可行选择。

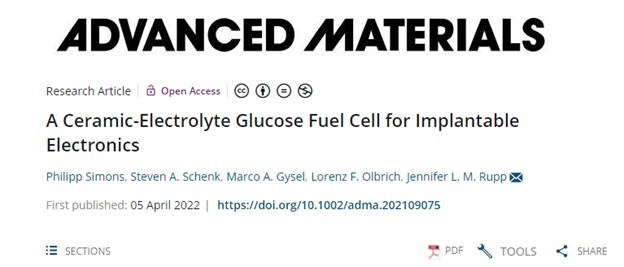

图1 研究成果（图源：Advanced Materials） 这款基于陶瓷的葡萄糖燃料电池（图2）由质子传导电解质、二氧化铈和多孔铂电极膜组成，分别用于葡萄糖和氧气的转化。植入式心脏起搏器的电池需要在其所需的高温灭菌过程中保持稳定，而该款葡萄糖燃料电池的核心正是由陶瓷组成，因此即使在高温环境中也可保持其电化学特性。研究人员在硅芯片上制造了150个单独的葡萄糖燃料电池，每个厚度约400nm，宽度约300μm，测量葡萄糖溶液流过电池顶部时，这些电池的电输出量。经测量，燃料电池产生的峰值电压约为80mV，即相当于每平方厘米输出电量达43微瓦。这是迄今为止葡萄糖燃料电池中功率密度最高，并足以为心脏起搏器这样的植入式医疗产品供电的设备。

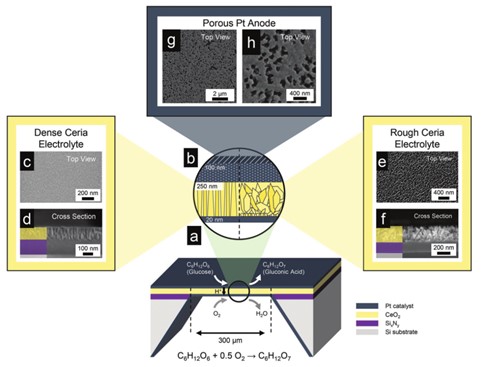

图2 陶瓷葡萄糖燃料电池原理图（图源：Advanced Materials） 为了使用陶瓷葡萄糖燃料电池为植入式心脏起搏器供电，传感器或神经刺激器等设备的供电需要具备长期稳定性。值得强调的是，葡萄糖燃料电池可暴露在葡萄糖溶液中长达140小时，表明其具有长期稳定性。 对此，研究人员表示：“这是第一次将电陶瓷材料中的质子传导用于葡萄糖能量的转换，定义了一种新型电化学。它将材料从氢燃料电池扩展到新的、令人兴奋的葡萄糖转换模式。”这款新型葡萄糖燃料电池使用的陶瓷无毒、便宜，而且对人体内条件和植入前灭菌条件都呈惰性，因此为植入式传感器和其他功用的微型电池开辟了一条新途径。 无需电池、可降解更智能的新一代心脏起搏器 1. 心跳就是能量，无需电池的自驱动心脏起搏器 2019年，一项题为“Symbiotic cardiac pacemaker”的研究（图3）指出，研究人员开发了一种崭新的装置，可以收集心跳产生的能量，并以此给心脏起搏器供能。这项来自美国佐治亚理工学院教授、中国科学院外籍院士王中林和中国科学院北京纳米能源与系统研究所李舟研究院团队的研究成果，被发表在Nature Communciations上。受生物共生现象启发，该研究团队发明了基于植入式摩擦纳米发电机（implantable triboelectric nanogenerator，iTENG）的植入式共生起搏器（symbiotic pacemaker，SPM），并成功实现了大型动物模型的心脏起搏和窦性心率失常矫正。

更多最新最尖端的医用电子设计与研发，来2022医疗器械展Medtec China，汇聚医用电子供应商，展品包括高性能滤波器，内窥镜摄像系统线缆连接器，电容触摸人机界面模组开发，内窥镜手柄线、PTFE DC 直流型静电消除器等。点击快速预登记。

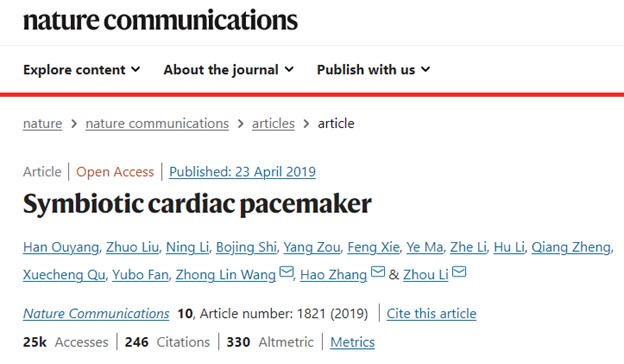

图3 研究成果（图源：Nature Communciations） SPM（图4）由三部分组成，分别是能量收集单元、电源管理单元和起搏器单元，其工作原理是将一个纳米材料组成的柔性薄片器件贴附在心脏表面，当心脏跳动时，薄片发生形变并产生电能，进而调节患者心脏生理活动，其能量源以及作用目标均是心脏。为了检测共生起搏器心脏起搏的性能，研究人员将此系统植入猪体内，结果证实其能成功实现大型动物的心脏起搏，且具有纠正心率失常的能力，从而阻止病情恶化。此外，研究人员还证实，SPM在每个心脏运动周期可获得0.495μJ，高于心脏起搏器发出一次起搏电脉冲的阈值能量（通常为0.377μJ[2]。也就是说，SPM每个周期收集的能量完全足够支撑人类心脏起搏。

图4 共生起搏器示意图（图源：Nature Communciations） SPM可实现“一次心跳，一次起搏”，这对自驱动心脏起搏器迈向临床和产业化具有重要意义。与目前的植入式心脏起搏器相比，SPM最大的价值在于不用定期更换电池，可实现一次植入，终生使用。 2. 全球首个体内可降解心脏起搏器 2021年，Nature Biotechology上发表了一篇题为“Fully implantable and bioresorbable cardiac pacemakers without leads or batteries”的研究论文（图5）。该项研究提出，科学家开发出了一种几个月内可以无害降解的临时心脏起搏器，安全无线且无需拆除。

在这项研究中，研究人员通过一系列动物研究，发现这种临时心脏起搏器技术具备生物可吸收性、生物相容性和电功能性。该心脏起搏器可以有效捕捉和维持不同物种的心率，包括人类、小鼠、兔子和狗。用犬模型进行的体内试验表示，这种起搏器系统完全适用于成人患者。该设备在植入大鼠体内3个月后，可完全被吸收。研究人员表示，该方法克服了传统临时起搏装置的劣势，同时，这一结果为生物可吸收电子技术奠定了基础，有望解决心脏病患者重要护理领域尚未得到满足的需求。

随着人口老龄化的发展以及磁共振检查技术的革新，兼容MRI的心脏植入式电子器械需求量越来越大。同时，由于社会经济的发展以及患者相关意识的提升，MRI兼容心脏植入式电子器械的植入量近年来也较为迅速。近年来，许多2022医疗器械展Medtec China部分参展企业开始布局这一赛道，期待国产品牌可以快速抢占市场。希望可以快速实现国产替代，打破市场被进口品牌垄断的局面。
